Flautas corrugadas explicadas: tipos, usos y guía de elección

Desde las omnipresentes cajas de envío del comercio electrónico hasta los complejos envases de productos minoristas, el cartón corrugado está en todas partes. Puede parecer simple, pero su estructura interna única en forma de onda, la flauta corrugada , es el héroe anónimo que proporciona fuerza, amortiguación y protección a las cajas. Comprender las características de los diferentes tipos de flautas es fundamental para seleccionar el embalaje más adecuado para sus productos.

Este artículo lo llevará a profundizar en las flautas de cartón corrugado, explorará su función, los tipos comunes y sus propiedades, y lo guiará sobre cómo tomar una decisión informada en función de sus necesidades específicas.

El 'por qué': comprender el papel de las flautas corrugadas

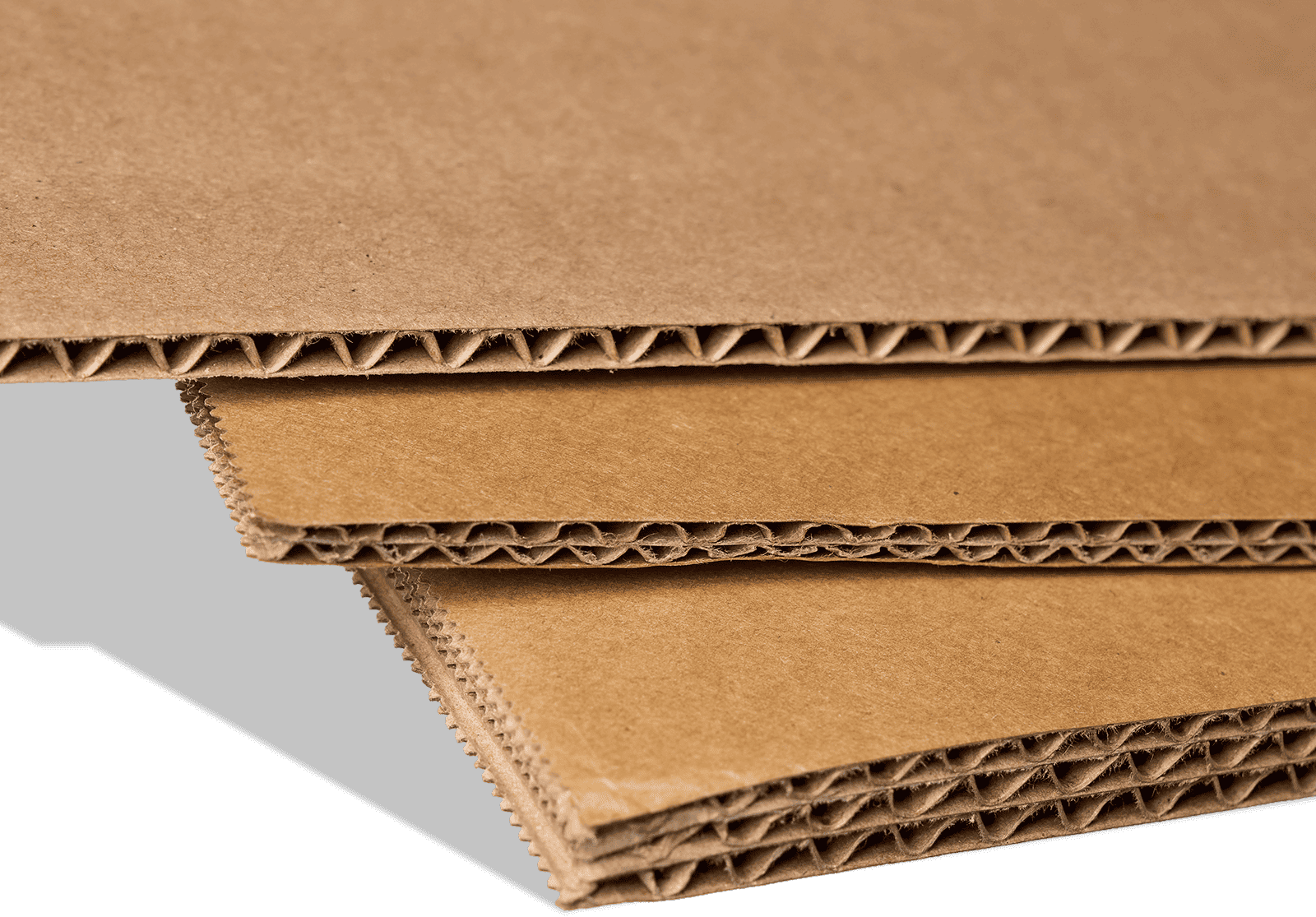

La razón principal por la que el cartón corrugado es la piedra angular de los envases modernos radica en la capa ondulada de papel (el medio o flauta) intercalada entre los revestimientos. Esta estructura ondulatoria aparentemente simple realiza varias funciones críticas:

• Resistencia estructural: La forma arqueada de las flautas actúa como una serie de pequeños arcos, proporcionando una resistencia excepcional a la compresión vertical. Cuando se apilan varias cajas, las ranuras distribuyen y resisten eficazmente la presión de arriba hacia abajo, evitando que la caja colapse. Esto es vital para la estabilidad del apilamiento en el almacenamiento y el tránsito.

• Amortiguación y protección: las bolsas de aire creadas por el medio estriado entre los revestimientos ofrecen una excelente amortiguación. Cuando se somete a impactos o vibraciones externos, la estructura de la flauta absorbe energía, reduciendo el impacto transmitido al contenido, lo cual es particularmente crucial para artículos frágiles o sensibles.

• Aislamiento: El aire atrapado dentro de las flautas proporciona un grado de aislamiento térmico, lo que ayuda a ralentizar el cambio de temperatura dentro del embalaje.

• Ligero: en comparación con el cartón macizo u otros materiales que ofrecen una resistencia comparable, el cartón corrugado es relativamente liviano, lo que ayuda a reducir los costos de envío.

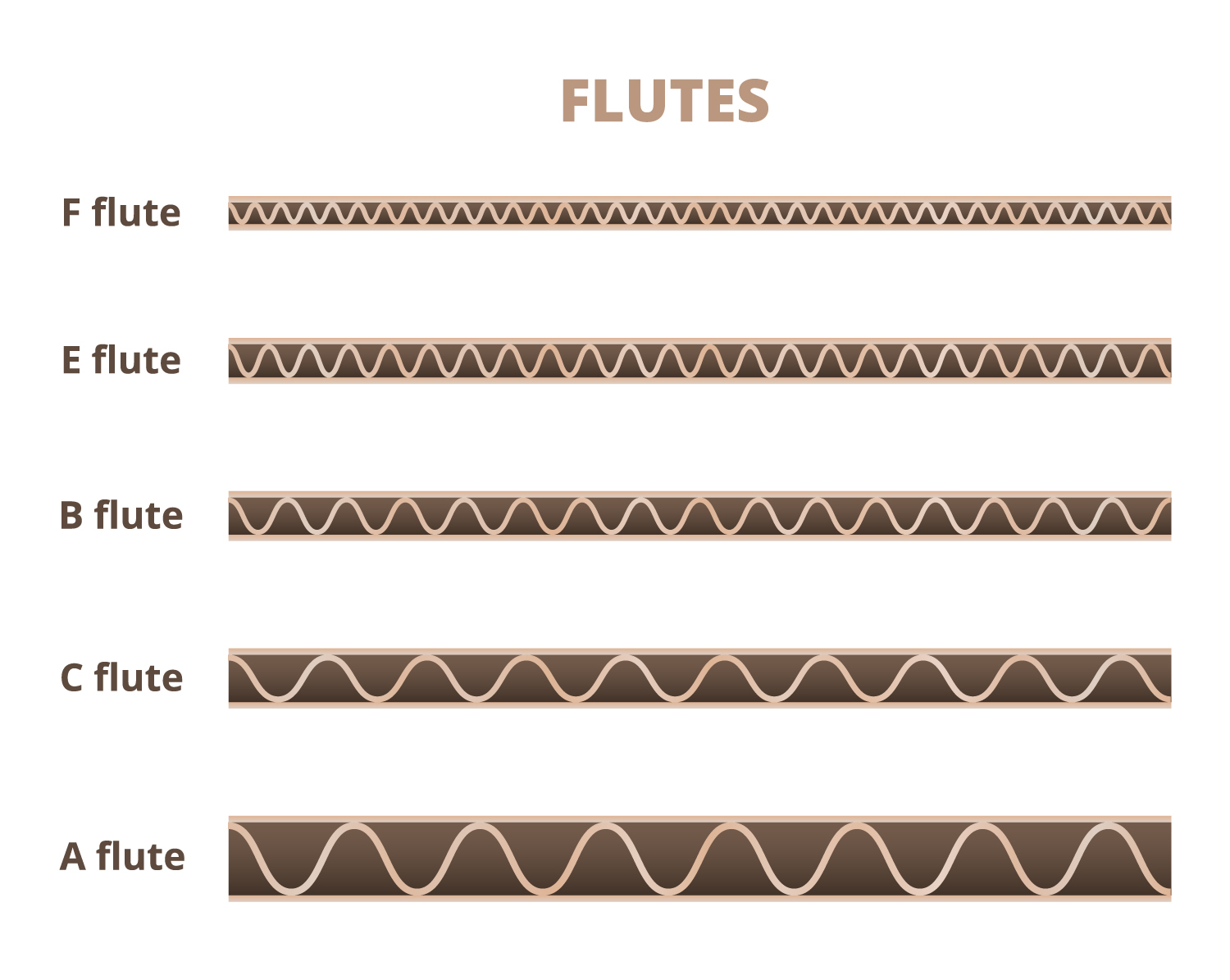

Decodificando el alfabeto: tipos comunes de flautas corrugadas explicadas

Las flautas corrugadas generalmente se designan con letras. Estas letras representan diferentes formas de flautas, alturas de flautas y el número de flautas por pie (o metro) lineal . Una altura de flauta más alta y menos flautas por unidad de longitud generalmente indican una flauta 'más grande', mientras que una altura más baja y más flautas indican una flauta 'más pequeña'. Los diferentes tipos de flautas proporcionan diferentes características de rendimiento.

Estos son los tipos de flautas corrugadas más comunes y principales:

una flauta

• Características: La flauta más alta, con la menor cantidad de flautas por pie (aprox. 34±3 flautas por pie).

• Ventajas: Ofrece el mejor rendimiento de amortiguación y una excelente resistencia a la compresión vertical.

• Desventajas: La superficie es relativamente irregular, lo que la hace menos adecuada para impresiones finas; el tablero es más grueso.

• Usos principales: embalajes que requieren máxima amortiguación y resistencia a la compresión, como cajas exteriores para artículos frágiles como vidrio o cerámica; embalaje resistente.

Flauta C

• Características: Altura de flauta media y número medio de flautas (altura de flauta aproximadamente 3,7-3,9 mm, aproximadamente 41 ± 3 flautas por pie). Es el tipo de flauta más utilizado a nivel mundial.

• Ventajas: Proporciona un buen equilibrio entre amortiguación, resistencia a la compresión y capacidad de impresión de la superficie. Ofrece un buen rendimiento general.

• Desventajas: El rendimiento equilibrado significa que no destaca en amortiguación (como la flauta A) o capacidad de impresión (como las flautas B, E o F) individualmente.

• Usos primarios: La gran mayoría de contenedores de envío, embalajes para productos en general (como electrodomésticos, alimentos, juguetes). Se considera el estándar del mercado.

Flauta si

• Características: Altura de flauta más baja (altura de flauta aproximadamente 2,5-2,8 mm) con más flautas por pie (aproximadamente 50 ± 3 flautas por pie).

• Ventajas: Ofrece una superficie más plana que las flautas A y C, lo que la hace más adecuada para la impresión directa; buena resistencia a la perforación; El tablero más delgado ocupa menos espacio.

• Desventajas: La amortiguación es menos efectiva en comparación con las flautas A y C.

• Usos principales: embalaje interior, embalaje minorista que requiere impresión directa o troquelado, cajas de presentación, embalaje de alimentos (como cajas de galletas), cajas de pizza.

Mi flauta

• Características: Altura de flauta muy baja (altura de flauta aproximadamente 1,1-1,4 mm) con muchas flautas por pie (aprox. 90±4 flautas por pie).

• Ventajas: Excelente planitud de la superficie, ideal para impresiones y gráficos de alta calidad; el cartón muy fino ahorra espacio y es adecuado para embalajes pequeños y complejos; Buena resistencia al aplastamiento (evita el aplanamiento de la superficie).

• Contras: Rendimiento de amortiguación y resistencia a la compresión vertical relativamente débiles.

• Usos principales: Cajas de presentación minoristas de alta gama, embalajes para pequeños bienes de consumo (como cosméticos, pequeños productos electrónicos, productos farmacéuticos), cajas de regalo, sustituto de algunas cajas plegables.

Flauta Fa

• Características: La altura de flauta más baja (normalmente < 1 mm) con el mayor número de flautas (más de 125 flautas por pie). Se considera una microflauta.

• Ventajas: Superficie extremadamente lisa, lo que permite una impresión con calidad casi offset; el cartón más fino, que ocupa un espacio mínimo, puede sustituir eficazmente algunas cajas plegables tradicionales; Proporciona cierta rigidez y protección.

• Desventajas: Rendimiento de amortiguación más débil, no apto para artículos pesados ​​o frágiles.

• Usos principales: empaques minoristas premium, cajas de zapatos, contenedores de comida rápida (como cajas de hamburguesas o papas fritas), empaques de productos electrónicos de consumo, empaques de tarjetas de felicitación.

Para ayudar a visualizar las diferencias entre estos tipos de flautas, consulte la siguiente tabla comparativa:

Nota: Las alturas y los recuentos de las flautas pueden variar ligeramente según los estándares y los fabricantes. La tabla proporciona valores de referencia aproximados.

Más allá de las paredes individuales: perfiles de flauta combinados

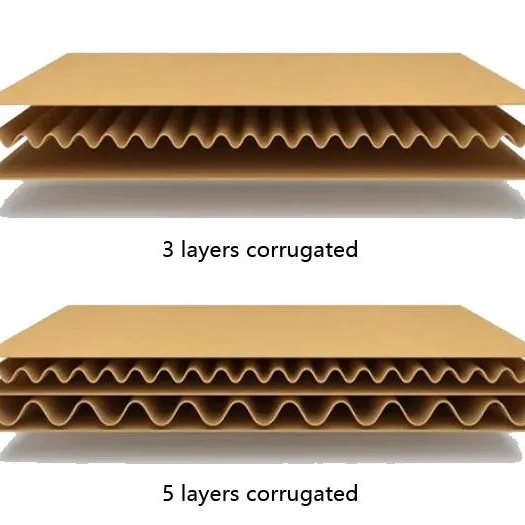

El cartón corrugado de pared simple (donde un medio acanalado se intercala entre dos revestimientos) es adecuado para la mayoría de los requisitos estándar. Sin embargo, para envases que exigen mayor resistencia, mayor amortiguación o características de rendimiento especiales, se pueden combinar diferentes tipos de canales para crear cartón corrugado de doble o triple pared .

El tablero de doble pared consta de tres revestimientos y dos soportes estriados. Las combinaciones comunes incluyen:

• Flauta BC: Combina una flauta B y una flauta C. Ofrece un equilibrio entre la mejor imprimibilidad de la flauta B y la buena amortiguación y resistencia a la compresión de la flauta C. Esta es una combinación de doble pared muy común que se utiliza para cajas de envío que requieren mayor resistencia y una calidad de impresión decente.

• Flauta EB: Combina una flauta E y una flauta B. Aprovecha la excelente superficie de impresión de la flauta E y la fuerza y ​​resistencia a la perforación de la flauta B. A menudo se utiliza para embalajes minoristas o exhibidores que requieren gráficos de alta calidad y cierto nivel de protección.

• Flauta AC: Combina una flauta A y una flauta C. Proporciona una resistencia a la compresión muy alta y una buena amortiguación y se utiliza para embalajes de artículos pesados ​​o muy frágiles.

El tablero de triple pared (compuesto por cuatro revestimientos y tres soportes estriados), como AAA, AAC, etc., se utiliza para productos industriales extremadamente pesados ​​o de alto valor y ofrece el más alto nivel de protección.

Elegir a su campeón: cómo seleccionar el perfil de flauta adecuado

Seleccionar el tipo de flauta corrugada adecuado para sus productos es un proceso de toma de decisiones que requiere considerar múltiples factores. Elegir la flauta adecuada no solo afecta la seguridad del producto, sino que también afecta el costo del empaque, la eficiencia del transporte e incluso la imagen de la marca.

Estos son los factores clave a considerar al seleccionar un tipo de flauta:

• Peso y fragilidad del producto: esta es la consideración principal. Los productos más pesados ​​y frágiles exigen una mayor amortiguación y resistencia a la compresión del cartón ondulado. Los artículos frágiles generalmente requieren una altura de flauta más alta (como la flauta A) o un tablero de pared doble o triple (como BC, AC) para proporcionar suficiente amortiguación y soporte.

• Condiciones de envío y manipulación: la duración del tránsito, la cantidad de transferencias, la altura de apilamiento y si el paquete debe soportar un manejo brusco influyen en la resistencia requerida de la caja. Las rutas de envío largas o complejas requieren una mayor resistencia a la compresión, lo que generalmente lleva a la elección de opciones de flauta C o de doble pared.

• Necesidades de impresión: si su embalaje requiere impresión en color de alta calidad, gráficos finos o texto, la planitud de la superficie es crucial. Las flautas E y F ofrecen las mejores superficies de impresión, seguidas por las flautas B. Una flauta tiene la superficie menos uniforme.

• Tamaño y estructura de la caja: Las cajas más grandes requieren canales más fuertes para mantener la forma y la integridad estructural. Las cajas más pequeñas o más complejas (como cajas expositoras troqueladas intrincadas) podrían ser más adecuadas para flautas E o F más delgadas y fáciles de troquelar.

• Presupuesto de costos: El costo varía significativamente entre los diferentes tipos y combinaciones de flautas. Generalmente, mayores alturas de flauta y más capas resultan en mayores costos de tablero. Es necesario equilibrar los requisitos de protección con las restricciones presupuestarias.

• Espacio de almacenamiento: el grosor del tablero afecta el volumen de almacenamiento y envío. Las ranuras más delgadas (como E, F, B) o almacenar las tablas en posición plana antes de formarlas pueden ahorrar espacio en el almacén.

• Compatibilidad con la automatización: algunos equipos de embalaje automatizados tienen requisitos específicos en cuanto a planitud, grosor y rigidez del tablero. Comprender su proceso de embalaje automatizado puede ayudarle a seleccionar el tipo de flauta más compatible.

Guía de selección rápida (ejemplos de escenarios comunes):

• Artículos minoristas pequeños y livianos que requieren una impresión fina: priorice la flauta E o F.

• Productos de peso estándar para envío, como electrodomésticos o bienes generales: la flauta C es la opción común y económica.

• Necesita buena imprimibilidad pero también algo de resistencia: flauta B o doble pared EB.

• Artículos pesados ​​o frágiles que necesitan una gran amortiguación y compresión: Una flauta, o BC, AC de doble pared.

Otras consideraciones importantes

• Dirección de la flauta: en el diseño de caja, la dirección de las ondas corrugadas generalmente está orientada perpendicular a la dirección principal de presión. Para las cajas de envío estándar, la dirección de la flauta suele ser vertical (perpendicular al fondo de la caja) para maximizar la resistencia a la compresión proporcionada por la estructura de la flauta, lo que mejora la resistencia al apilamiento.

• (Opcional) Resumen sobre estándares de prueba: El rendimiento del cartón corrugado se puede medir mediante varias pruebas, como la ECT (prueba de aplastamiento de bordes) y la Mullen (prueba de resistencia a la explosión) . El tipo de flauta es uno de los factores clave que influyen en los resultados de estas pruebas. ECT mide principalmente la capacidad del tablero para soportar la presión vertical, directamente relacionada con la resistencia al apilamiento de las cajas, mientras que Mullen mide la resistencia del tablero a la ruptura en una superficie plana.

Conclusión

El tipo de flauta ondulada no es un detalle menor; es un elemento central que determina el rendimiento del embalaje, la seguridad del producto y la eficiencia del envío. Desde proporcionar soporte estructural y amortiguación como 'esqueleto' hasta servir como 'lienzo' para la impresión, los diferentes tipos de flautas sirven para distintos propósitos para satisfacer diversas necesidades de embalaje.

Comprender las características de los principales tipos de flautas como A, B, C, E y F, junto con sus combinaciones, y considerar factores como los atributos del producto, las condiciones de envío y el presupuesto, le permitirá elegir el embalaje de cartón corrugado más adecuado para sus productos. Tomar la decisión correcta maximiza la protección contra daños durante el almacenamiento y el tránsito, reduce las pérdidas y optimiza los costos de embalaje al tiempo que mejora la imagen de marca.

En la producción de envases moderna, un equipo de fabricación de cajas eficiente y preciso es crucial para aprovechar al máximo el rendimiento del cartón corrugado. Dongguan Pinchuang Automation Equipment Co., Ltd. se especializa en proporcionar máquinas Sus avanzadas soluciones de automatización pueden manejar varios tipos de tableros y estructuras complejas, garantizando que las cajas finales se fabriquen con alta calidad, precisión y eficiencia, elevando así la presentación y protección general de sus productos. automáticas para fabricar cajas rígidas y cubiertas de libros.
