Estilos de cajas de cartón corrugado: tipos, FEFCO y guía de elección

Piense en la gran variedad de cajas que encuentra todos los días: la resistente caja de envío que llega a su puerta, la elegante caja de producto extraída de un estante o el inteligente sobre que se despliega para revelar su contenido. Si bien el material en sí (cartón corrugado) proporciona la resistencia, la forma y estructura de la caja (su estilo ) es lo que define su función, cómo se ensambla y su eficacia general para proteger y presentar el producto que contiene.

Comprender los diferentes estilos de cajas de cartón corrugado disponibles es esencial para cualquiera que participe en las decisiones de embalaje. El estilo correcto garantiza la seguridad del producto, optimiza la eficiencia del envío, controla los costos y contribuye a la experiencia de desembalaje del cliente.

Esta guía definitiva lo guiará a través del mundo de los estilos de cajas de cartón corrugado, le presentará el sistema de clasificación estándar internacional (FEFCO), detallará los tipos de cajas más comunes y sus aplicaciones y le brindará consejos prácticos para seleccionar el estilo perfecto para sus necesidades específicas.

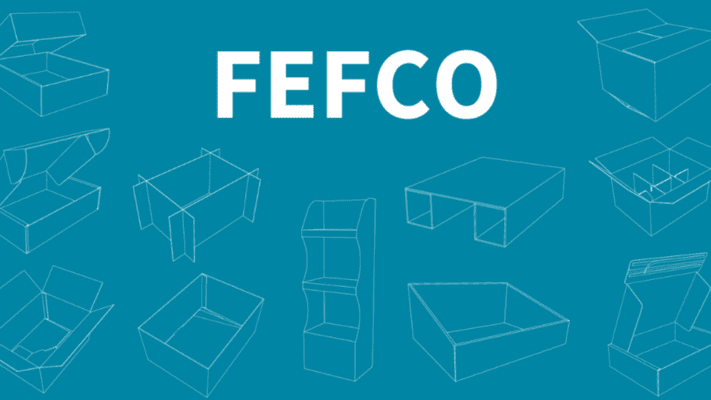

El lenguaje estándar: comprensión de los códigos FEFCO

Con innumerables formas de diseñar una caja de cartón corrugado, un sistema estandarizado es crucial para una comunicación clara entre diseñadores, fabricantes y clientes de todo el mundo. Aquí es donde entra en juego el sistema de códigos FEFCO-ASSCO . Desarrollado por la Federación Europea de Fabricantes de Cartón Corrugado (FEFCO) y la Asociación Internacional de Cajas Corrugadas (ASSCO), proporciona un lenguaje común para los diseños de envases corrugados.

El código FEFCO es un número de 4 dígitos asignado a cada diseño estandarizado. Los primeros dos dígitos indican la serie o categoría del estilo de caja, mientras que los dos últimos dígitos especifican el diseño exacto dentro de esa serie. Este sistema simplifica el pedido, la fabricación y la comprensión de estructuras de cajas complejas.

Si bien existen muchos códigos, están agrupados en series principales que representan tipos estructurales fundamentales:

• Serie 01: Rollos y hojas comerciales (no estilos de caja en sí)

• Serie 02: Cajas Tipo Ranurada - Formadas de una sola pieza con junta de fabricante, solapas superior e inferior. Se envía plano, requiere cierre. (El grupo más común)

• Serie 03: Cajas tipo telescopio: constan de más de una pieza, caracterizadas por una tapa y/o fondo que se extiende telescópicamente sobre el cuerpo.

• Serie 04: Cajas y bandejas tipo carpeta: generalmente de una sola pieza, plegables para formar el fondo, los lados y la tapa.

• Serie 05: Cajas tipo diapositiva: constan de varias piezas que se deslizan en diferentes direcciones entre sí.

• Serie 06: Cajas de tipo rígido (Cajas Bliss): constan de dos piezas finales separadas y un cuerpo; requieren costura o operación similar para ensamblar la estructura básica antes de cerrar.

• Serie 07: Cajas listas para pegar (cajas inferiores automáticas): consisten básicamente en una sola pieza, se envían planas y se pueden montar listas para usar simplemente instalándolas.

• Serie 09: Embalaje Interior - Incluye almohadillas, tabiques, divisores, etc.

Comprender estas series proporciona un marco para la gran cantidad de diseños de cajas específicos.

Decodificación de estilos de cajas comunes: explicación detallada y asociación FEFCO

Si bien la biblioteca FEFCO contiene cientos de códigos, se utilizan unos pocos estilos para la mayoría de las aplicaciones de embalaje de cartón corrugado. Exploremos estos héroes comunes del mundo del embalaje y sus correspondientes códigos FEFCO.

Contenedor Ranurado Regular (RSC) - FEFCO 0201

• Descripción: El estilo de caja más común y utilizado. Está fabricado de una sola pieza de cartón ondulado. Las cuatro solapas tanto en la parte superior como en la inferior tienen la misma longitud. Las solapas exteriores (normalmente las más largas) se juntan en el centro de la caja cuando está cerrada. Tiene una junta del fabricante (pegado, cosido o con cinta adhesiva) en una esquina. Se envía plano.

• Ventajas: Económico de producir, fácil de montar y cerrar (generalmente con cinta adhesiva), uso eficiente del material, desperdicio mínimo durante la fabricación.

• Desventajas: El espacio entre las solapas interiores en la parte superior e inferior puede requerir embalaje interno (como almohadillas o relleno) para productos planos. El punto de encuentro de las solapas exteriores puede ser un punto débil bajo una fuerte presión superior si no se sostiene adecuadamente internamente o por el contenido.

• Usos típicos: envío y almacenamiento general de una amplia gama de productos, desde bienes de consumo hasta piezas industriales.

Contenedor Medio Ranurado (HSC) - FEFCO 0200

• Descripción: Esencialmente un RSC sin un juego de solapas (ya sea superior o inferior). Dispone de una junta de fabricante y una cara abierta.

• Ventajas: Permite una fácil carga superior de productos. A menudo se usa como contenedor de almacenamiento o se combina con una cubierta telescópica separada (como una tapa estilo FEFCO 03xx).

• Contras: Requiere una tapa o cubierta separada si es necesario cerrar completamente el contenido. La resistencia al apilamiento se reduce significativamente sin una cubierta de soporte.

• Usos típicos: contenedores de almacenamiento, bandejas de exhibición, embalaje de componentes, a menudo utilizados como parte inferior de un juego de cajas telescópicas.

Contenedor ranurado de superposición total (FOL) - FEFCO 0203

• Descripción: Caja de una sola pieza donde todas las solapas tienen la misma longitud, igual al ancho de la caja. Cuando están cerradas, las solapas exteriores se superponen completamente en todo el ancho de la caja.

• Ventajas: Proporciona resistencia y amortiguación adicionales en las superficies superior e inferior debido a la doble capa de tabla. Ofrece una mejor protección contra el manejo brusco y permite un mejor apilamiento sin necesidad de contacto total de la superficie en la parte superior/inferior.

• Contras: Utiliza más cartón corrugado que un RSC. Puede ser un poco más difícil empacar si el contenido no proporciona soporte interno para las solapas.

• Usos típicos: embalaje de artículos pesados ​​o frágiles, aplicaciones de apilamiento donde se necesita resistencia adicional a la compresión superior/inferior.

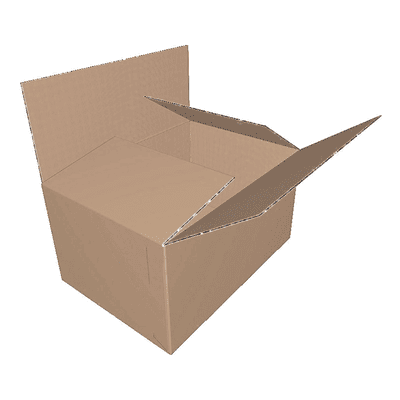

Contenedor ranurado superpuesto (OSC) - FEFCO 0202

• Descripción: Similar a un FOL, pero las solapas exteriores se superponen en una cantidad específica, menos que el ancho total.

• Ventajas: Útil para cajas largas y estrechas donde las solapas interiores no se unen, evitando que las solapas exteriores se separen. Agrega fuerza a los paneles superior e inferior.

• Desventajas: Utiliza más placa que un RSC.

• Usos típicos: Productos largos y angostos donde la seguridad de las solapas y la resistencia superior/inferior son importantes.

Carpeta de una pieza (OPF) / Envoltura de libros / Sobre - FEFCO 0401

• Descripción: Construido a partir de una sola pieza de tablero rayado y ranurado para doblarse alrededor del producto. Por lo general, tiene solapas que forman los lados y los extremos, con solapas extendidas que se unen para formar la parte superior. A menudo incluye ranurado para adaptarse al espesor variable del producto.

• Ventajas: Excelente ajuste para artículos planos, minimiza el uso de material, proporciona un paquete ajustado que reduce el movimiento, es eficiente para envolver productos planos, puede ser rápido de ensamblar, a menudo autoblocante o fácil de pegar con cinta adhesiva.

• Desventajas: Limitado en términos de resistencia a la compresión vertical en comparación con RSC o FOL. Ideal para artículos relativamente planos y no voluminosos.

• Usos típicos: Libros, fotografías enmarcadas, componentes electrónicos, literatura, artículos de venta por correo.

Carpeta de Cinco Paneles (FPF) - FEFCO 0410

• Descripción: Fabricado a partir de una única pieza de tablero diseñado para crear una caja alargada. Tiene cinco paneles principales que se pliegan para formar los lados y el fondo. Una extensión de un panel lateral se pliega para crear un quinto panel que cubre un lado completo o la parte superior, brindando resistencia y seguridad adicionales.

• Ventajas: Crea una caja muy fuerte, particularmente a lo largo de los lados (a menudo, el triple de espesor donde se superpone el quinto panel). Ideal para artículos largos y estrechos. Relativamente fácil de montar.

• Desventajas: Menos aplicable universalmente que RSC.

• Usos típicos: Artículos largos como palos de golf, paraguas, alfombras o telas enrolladas, tubos fluorescentes.

Cajas telescópicas - Serie FEFCO 03xx (p. ej., caja telescópica completa con media ranura - FEFCO 0310)

• Descripción: Estas cajas constan de dos o más piezas, normalmente una base separada (como un HSC) y una tapa que se 'telescopio' o se desliza hacia abajo sobre la base. La profundidad de la superposición puede variar.

• Ventajas: Proporciona protección de doble pared en los lados y esquinas donde se superponen la tapa y la base, lo que ofrece una mayor amortiguación y resistencia al apilamiento en estas áreas. A veces puede acomodar artículos de altura variable si la base y la tapa son lo suficientemente altas. Ofrece una presentación distintiva de la tapa que se levanta.

• Contras: Requiere manipular y ensamblar dos piezas separadas. Potencialmente, puede utilizar más cartón que una caja de una sola pieza de tamaño similar.

• Usos típicos: cajas de zapatos, cajas de regalo, embalajes minoristas premium, productos electrónicos, artículos que requieren una fuerte protección lateral y de esquinas, aplicaciones que valoran la experiencia de desempacar.

Cajas troqueladas: categoría amplia (muchos códigos FEFCO, por ejemplo, 04xx, 07xx y diseños personalizados)

• Descripción: A diferencia de las cajas estándar ranuradas o plegadas hechas con cortes y ranuras simples, las cajas troqueladas se crean utilizando un troquel personalizado (una tabla de herramientas afilada). Esto permite formas intrincadas, pliegues complejos y características integradas que no se pueden lograr con herramientas estándar. Pueden ser de una sola pieza o de varias piezas.

• Ventajas: Altamente personalizable para adaptarse a las dimensiones y forma exactas del producto. Puede incorporar características como manijas, ventanas, paneles de exhibición, tiras perforadas y pestañas autoblocantes (eliminando la necesidad de cinta o pegamento). Ofrece oportunidades superiores de marca y presentación.

• Contras: Requiere una inversión inicial en el troquel personalizado. El costo unitario suele ser más alto que el de las cajas estándar, especialmente para volúmenes más bajos. La complejidad de fabricación puede ser mayor.

• Usos típicos: empaque de productos minoristas, cajas de suscripción, cajas de correo con aberturas únicas, empaques de exhibición, empaques internos y material de estiba personalizados, cajas de pizza (a menudo FEFCO 0421 o similar).

Más allá de lo básico: otras variaciones de estilo (opcional/breve)

Si bien los estilos anteriores cubren la mayoría de las necesidades, el mundo del diseño corrugado es vasto. Otras variaciones incluyen:

• Cajas automontables (FEFCO 07xx): estas cajas están prepegadas de tal manera que se abren y toman su forma automáticamente cuando se aplica presión, lo que requiere un ensamblaje mínimo. Los ejemplos incluyen algunos tipos de cajas de regalo o contenedores de exhibición para tiendas minoristas.

• Contenedores octagonales (FEFCO 0295): Contenedores de ocho lados grandes y resistentes, que a menudo se utilizan para el envío a granel de productos industriales granulares o grandes.

Elegir el estilo adecuado para sus necesidades

Seleccionar el estilo de caja de cartón corrugado ideal es una decisión crítica que afecta todo, desde la integridad del producto durante el tránsito hasta la eficiencia de su línea de empaque y la impresión final de su cliente. No existe un único estilo 'mejor'; la elección correcta depende completamente de sus requisitos específicos.

Estos son los factores clave a considerar:

• Características del producto: ¿Cuáles son las dimensiones, el peso, la fragilidad y la forma (es plana, larga, voluminosa, irregular) del artículo que se empaqueta? (Por ejemplo, un jarrón pesado y frágil necesita un estilo diferente al de una pila de camisetas).

• Nivel de protección requerido: ¿Cuánta amortiguación, resistencia al apilamiento y resistencia a las perforaciones necesita el producto? ¿Estará expuesto a un trato brusco?

• Entorno de envío y manipulación: ¿Cómo se transportará el paquete? (p. ej., transporte paletizado, envío de paquetes individuales, internacional o nacional). ¿Cuáles son las condiciones típicas de almacenamiento?

• Proceso de ensamblaje y empaque: ¿Las cajas se ensamblarán y empacarán manualmente o requerirán compatibilidad con maquinaria de empaque automatizada? ¿Con qué rapidez hay que montar y llenar las cajas? (Los fondos automontables o con bloqueo automático son más rápidos para el embalaje manual).

• Unboxing y Presentación: ¿La experiencia de apertura es parte de la marca? Para artículos de venta minorista o de regalo, se puede preferir una tapa extraíble (telescópica) o una abertura troquelada única en lugar de simplemente cortar cinta en un RSC.

• Requisitos de impresión y marca: ¿Qué importancia tiene la apariencia visual? ¿Necesita gráficos de alta calidad directamente en la caja? (Superficies planas de OPF, FPF, Die-Cut o utilizando un liner optimizado para imprimir en cualquier estilo).

• Consideraciones de costos: Equilibre el costo de la placa en sí (el uso del material varía según el estilo) con la complejidad de fabricación (herramientas para troquelado versus ranurado/ranurado simple para RSC), costo de mano de obra de ensamblaje/automatización y costos potenciales de daños al producto debido a una protección inadecuada.

• Almacenamiento y logística: ¿Cuánto espacio de almacén hay disponible para almacenar cajas planas? ¿Cómo se unifican y envían las cajas (por ejemplo, número de cajas por palet)?

Al evaluar cuidadosamente estos factores, puede limitar las opciones y seleccionar el estilo de caja que ofrezca el mejor equilibrio entre protección, eficiencia, rentabilidad y presentación para su aplicación específica.

Conclusión

El mundo de los estilos de cajas de cartón corrugado es rico y variado y ofrece una solución estructural específica para casi todos los desafíos de embalaje. Desde el económico y omnipresente RSC hasta las creaciones troqueladas altamente personalizables, cada estilo posee características, ventajas y aplicaciones ideales únicas. El sistema de códigos FEFCO proporciona un marco valioso para comprender y comunicar estos diversos diseños.

Elegir el estilo correcto de caja de cartón corrugado es un paso fundamental para lograr un embalaje eficaz, que tiene un impacto directo en la seguridad, la logística y el costo del producto. Requiere una consideración cuidadosa del producto en sí, la cadena de suministro que atravesará y la experiencia deseada del usuario final.
