¿Cómo mantener la válvula solenoide?

Número Navegar:0     Autor:Editor del Sitio     publicar Tiempo: 2021-11-15      Origen:motorizado

¿Cómo mantener la válvula solenoide?

Cuando elMáquina de fabricación de cajaso la máquina de formación de cartón tops el material o formas, el movimiento del pistón se logra mediante la ingesta de aire de un extremo del cilindro, escape del otro extremo, y viceversa, la ingesta de aire desde el otro extremo y el aire de escape del otro extremo . El cambio de la dirección del flujo de gas se controla mediante la válvula de control interno que puede cambiar la dirección del flujo de gas o encendido, es decir, la válvula de control direccional. En el control automático, la válvula de control direccional a menudo utiliza el control electromagnético para lograr el control de la dirección, que se denomina válvula de inversión electromagnética.

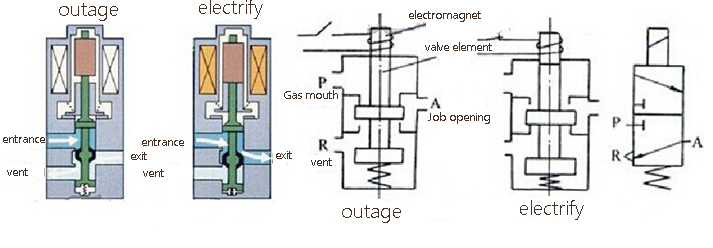

La válvula direccional electromagnética utiliza su bobina electromagnética para energizar, el núcleo de hierro estático produce atracción electromagnética al núcleo de hierro en movimiento para cambiar el núcleo de la válvula para lograr el propósito de cambiar la dirección del flujo de aire. Como se muestra en la siguiente figura, es un solo diagrama esquemático de la válvula de línea electromagnética de tres vías de control eléctrico del principio de funcionamiento.


Máquina de fabricación de cajas


Este tipo de válvula solenoide a menudo se puede ver en el equipo mecánico de la máquina de fabricación de cajas, tales como: máquina de cartón de alta velocidad, máquina de formación de cobertura superior y tierra, máquina semiautomática de sellado de caja, máquina de sellado de caja completamente automática y algunos automáticos Transformación de la línea de producción y diseño de productos no estándar.


La llamada \"posición\" \"se refiere a las diferentes posiciones de trabajo del núcleo de la válvula en relación con el cuerpo de la válvula para cambiar la dirección del gas. El significado de \"PASS \" se refiere al puerto que conecta la válvula de inversión al sistema, y ​​hay varios puertos. En la figura anterior, solo hay dos posiciones de trabajo, con el puerto de suministro de aire P, el puerto de trabajo A y el puerto de escape R, por lo que es una posición de dos posiciones.

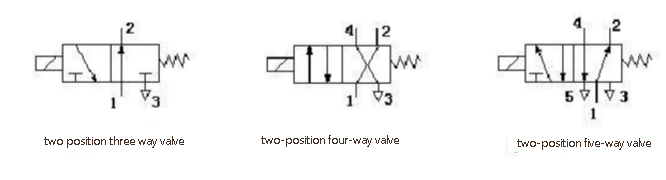

La siguiente figura muestra los símbolos gráficos de la válvula de control direccional solenoide única. La figura muestra válvulas de verificación de cuatro vías de tres vías de dos vías de dos posiciones y de dos posiciones y símbolos gráficos de cinco vías. Hay varios cuadrados en la figura. Hay varios dígitos. Los símbolos ┴ y ┬ en el cuadro indican que las interfaces no están conectadas entre sí.


Máquina de fabricación de cajas


La mayoría de los cilindros ejecutivos de la maquinaria de Pinchuang son cilindros de doble efecto, por lo que las válvulas solenoides que controlan su trabajo deben tener dos puertos de trabajo, dos puertos de escape y un puerto de suministro de aire, por lo que la válvula solenoide utilizada es un solenoide de cinco vías de dos posiciones. válvula. Si hay componentes neumáticos en dispositivos de alimentación, tales como máquinas de cartón y máquinas plegables, se usan generalmente las válvulas de solenoides controladas electrónicamente de cinco vías de dos posiciones, por lo que las válvulas solenoides utilizadas son todas las válvulas de solenoide de cinco vías de dos posiciones, y cada una La válvula solenoide está en persona.

La interfaz de la máquina tiene un botón de interruptor para cambiar (es decir, extender o in situ). Cuando se depure el equipo, el cuerpo de la válvula se puede cambiar manualmente para lograr el interruptor entre la posición en la posición y el in situ para completar el control del circuito de aire. Para lograr el propósito de la depuración. (En modo automático, algunos tienen sensores magnéticos y algunos son señales de control de tiempo)


En algunos equipos con muchos componentes neumáticos, las válvulas de solenoide se fijan en el colector, y el colector se puede conectar a un silenciador para reducir el ruido. Este tipo de grupo que consiste en múltiples válvulas y colectores se llama un grupo de válvulas solenoide, y cada grupo de válvulas solenoides funciona de forma independiente, por lo que si hay una válvula solenoide en el grupo de válvulas solenoides en la etapa posterior, puede ser un grupo de válvulas solenoides. . Al reemplazar, preste atención para instalar la tira de sellado en la parte inferior de la válvula solenoide para lograr el efecto de sellado. Si hay fugas de aire después de la instalación, significa que la tira de sellado no se ha instalado según sea necesario.
